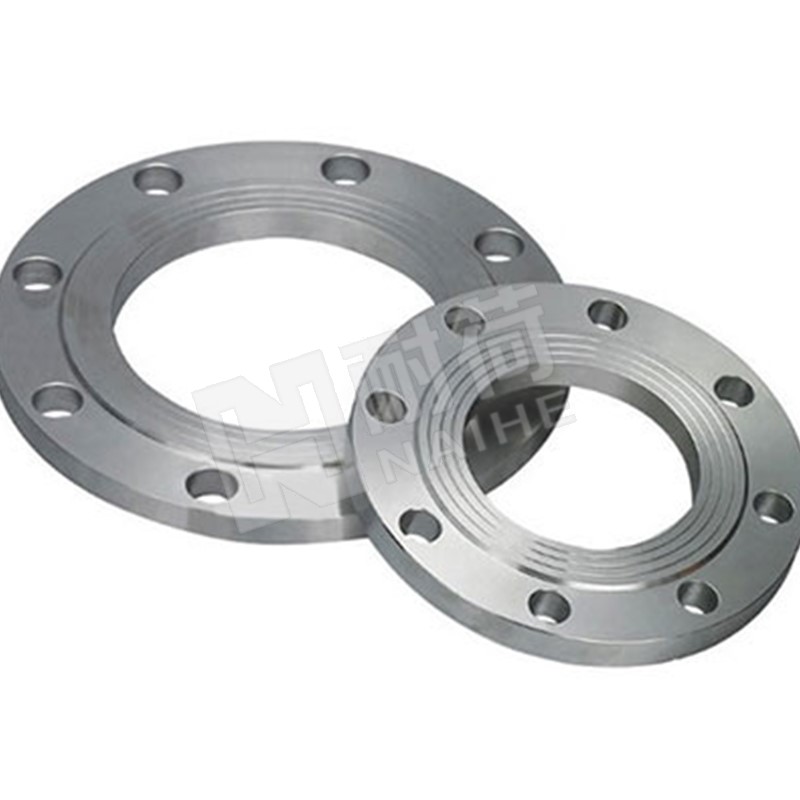

板式平焊法兰片简介：
板式平焊法兰片简称平焊法兰,又称法兰片、法兰盘等每个地区的叫法不同,但是表达的都是一个产品;板式平焊法兰片的英文全称(Plate flat welding flange),简称(PL);
规格型号：DN15-DN600
压力等级：PN2.5,PN6,PN10,PN16,PN25,PN40;
常用材质：
碳钢法兰：ASTM A105,20#、Q235、16Mn、ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70;
不锈钢法兰：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;
合金法兰：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;
密封面类型：全平面板式法兰(FF),突面板式法兰(RF);
执行标准：
化工部标准：HG20593-2009,HG20615-2009;
国家标准 ： GB/T9119-2010,GB/T2555-81;
机械部标准：JB/T81-94,JB/T74-94,JB/T75-94;
船用标准 ：CB M1001-81;
连接形式
单面焊接,双面螺母连接;
简单来说就是把管子插进平焊法兰内径里面进行焊接,然后两面用螺栓螺母进行固定;
生产工艺
纯料锻造、毛料锻造(次之)适用于so法兰及带颈对焊法兰,钢板适用于平焊法兰;
亚氧炉开料,整体锻打或者成品锻压切削成型加工方式,高精度数控车床车削,数控摇臂钻钻孔;
优点与缺点：
优点：平焊法兰不仅节省了空间,减轻了重量,更重要的是确保接头部位不会发生泄漏,具有 良好的密封性能;
紧凑法兰尺寸之所以减小,是由于减小了密封件的直径.这将会减小密封面的截面;
法兰垫片已被密封环所代替,以确保密封面对密封面的匹配;
这样一来,为了压紧密封面仅需要很小的压力;
随着所需压力的降低,螺栓的尺寸和所需数量都可相应减小,所以设计出了一种体积小且重量轻(比传统的法兰的重量减轻70%～80%)的新产品;
因此平焊法兰式一种比较优质的法兰产品,减轻了质量和空间,对工业用途起了重要作用;
缺点：平焊法兰的主要设计缺点是它不能保证无泄漏;
其设计上的不足：连接是动态的,而且诸如热膨胀和起伏不定的周期载荷都会造成法兰面之间的移动,影响法兰的功能,从而使法兰的完整性受损,导致泄漏;
任何产品都不可能没有缺陷,只是尽量控制产品的不足到少,所以公司在生产法兰片时尽量完善产品的性能,使之发挥较大的作用;
板式平焊法兰片简介
板式平焊法兰片简称平焊法兰,又称法兰片、法兰盘等每个地区的叫法不同,但是表达的都是一个产品;
板式平焊法兰片的英文全称(Plate flat welding flange),简称(PL);
特点
外形美观,表面平整光滑,***酸碱,***防腐,质感性能强;
规格型号
DN15-DN600
压力等级
PN2.5,PN6,PN10,PN16,PN25,PN40;
常用材质：
碳钢法兰：ASTM A105,20#、Q235、16Mn、ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70;
不锈钢法兰：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;
合金法兰：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;
密封面类型：
全平面板式法兰(FF),突面板式法兰(RF);
执行标准
化工部标准：HG20593-2009,HG20615-2009;
国家标准 ： GB/T9119-2010,GB/T2555-81;
机械部标准：JB/T81-94,JB/T74-94,JB/T75-94;
船用标准 ：CB M1001-81;
连接形式：
单面焊接,双面螺母连接;
简单来说就是把管子插进平焊法兰内径里面进行焊接,然后两面用螺栓螺母进行固定;
生产工艺：
纯料锻造、毛料锻造(次之)适用于so法兰及带颈对焊法兰,钢板适用于平焊法兰;
亚氧炉开料,整体锻打或者成品锻压切削成型加工方式,高精度数控车床车削,数控摇臂钻钻孔;
优点与缺点：
优点：平焊法兰不仅节省了空间,减轻了重量,更重要的是确保接头部位不会发生泄漏,具有 良好的密封性能;
紧凑法兰尺寸之所以减小,是由于减小了密封件的直径.这将会减小密封面的截面;
法兰垫片已被密封环所代替,以确保密封面对密封面的匹配;
这样一来,为了压紧密封面仅需要很小的压力;
随着所需压力的降低,螺栓的尺寸和所需数量都可相应减小,所以设计出了一种体积小且重量轻(比传统的法兰的重量减轻70%～80%)的新产品;因此平焊法兰式一种比较优质的法兰产品,减轻了质量和空间,对工业用途起了重要作用;
缺点：平焊法兰的主要设计缺点是它不能保证无泄漏;
其设计上的不足：连接是动态的,而且诸如热膨胀和起伏不定的周期载荷都会造成法兰面之间的移动,影响法兰的功能,从而使法兰的完整性受损,导致泄漏;
任何产品都不可能没有缺陷,只是尽量控制产品的不足到少,所以公司在生产法兰片时尽量完善产品的性能,使之发挥较大的作用;
