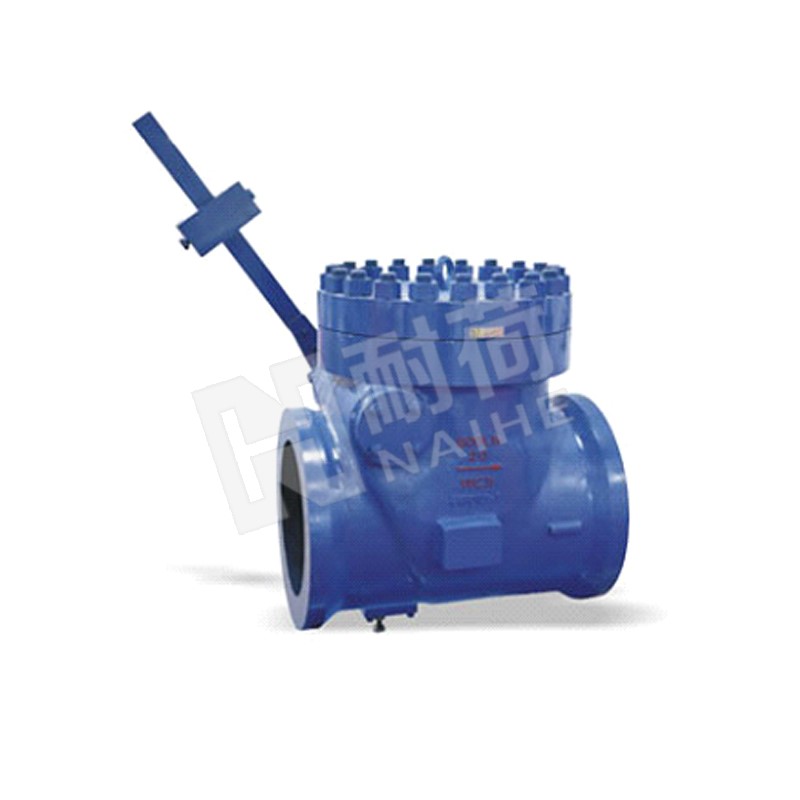

抽气止回阀

+86 0577-67988669

立即咨询 PDF下载

产品详情

产品特点
是保护汽轮发电机组的专用快关阀门,它是为了防止汽轮机组突然甩负荷时汽轮机内的压力突然降低，抽气管和各种热器内蒸汽倒流入汽轮机内造成在每分钟3000多转高速旋转的汽轮机叶片突然打反车运转，而造成将汽轮机叶片打碎，毁坏汽轮发电机的恶性事故，井防止加热器系统管道泄漏使水从抽汽管路进入汽轮机内而发生水击事故。在出现上述情况时可在0.5秒内迅速关闭阀门。

结构特点：
1、气动止回阀是通过压缩空气来推动气缸内的活塞，活塞推动拨叉，拨叉再带动摇杆轴旋转来打开阀门的，通过电磁阀切断气源用弹簧将活塞推回关闭阀门的。
2、阀瓣、阀座密封面采用最新堆焊材料，此密封面耐磨、抗擦伤性能强。
3、采用离性能新型填料、密封可靠，操作轻便灵活。

1、设计标准：按JB/T3595-2002、NB/T47044-2014的规定。
(汽轮机用抽气止回阀标准还未生效)
2、设计标准：ASMEB16.34-2013的规定
公称压力：PN16-PN420 (150LB-2500LB)
公称通径：DN50-DN500 ( 2"-20')
主体材质：1、WCB
2、ZG20CrMo. ZG15CrIMolV
3、ASTMA216WCB
4、ASTM A217 WC6、ASTM A217 Wc9
使用温度：1. WCB：-29°C—425°C
2. 合金钢：-29°C~540°C、 -29°C~570°C
适用介质：水、蒸汽等
连接方式：法兰、焊接
传动方式：气动、液动
