JY41W-10T,JY41W-25T,JY41W-40T,JY41W-10P,JY41W-25P,JY41W-40P

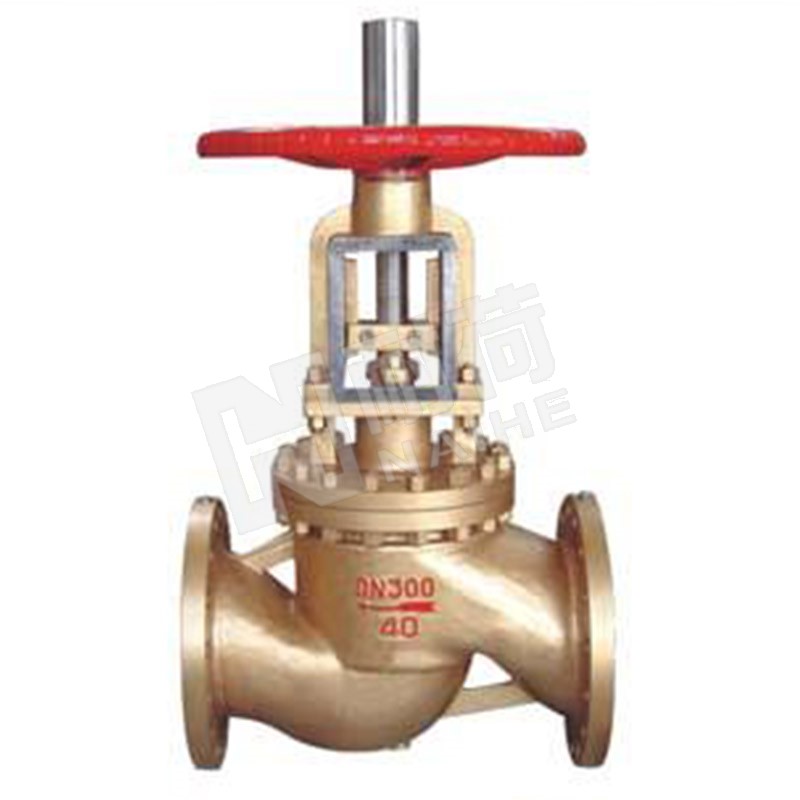

氧气专用截止阀
氧气专用截止阀是氧气管网专用阀门的一种.它除了具有普通截止阀功能外还具有阻燃性好,导电性能好,传热快,结构紧凑,防油,安全可靠等特点.随着冶金工业的发展.氧气专用截止阀与氧气专用球阀一起被广泛应用于钢铁,冶金,医药,化工等行业.
主要性能规范
|
公称压力 |
1.6 |
2.5 |
4 |
|
水压强度试验压力Mpa |
2.4 |
3.75 |
6 |
|
水压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压强度试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
气压密封试验压力Mpa |
1.76 |
2.75 |
4.4 |
|
最大工作压力Mpa |
1.6 |
2.5 |
4 |
|
工作温度 |
-20~150℃ |
||
|
适用介质 |
氧气,氮气,空气等 |
||
主要零件材料
|
零件名称 |
壳体 |
球体 |
阀杆 |
手柄 |
垫片,填料密封圈 |
|
材料 |
16-4硅黄铜 |
不锈钢或铜合金 |
不锈钢 |
碳钢 |
聚四氟乙烯 |
主要外形及结构尺寸
|
公称压力 |
公称直径DN(mm) |
Do |
D |
D1 |
D2 |
K |
L |
F |
F1 |
C |
Z-d |
H |
|
1.6 |
DN32 |
125 |
135 |
78 |
/ |
100 |
180 |
2 |
/ |
16 |
4-φ18 |
312 |
|
DN40 |
160 |
145 |
85 |
/ |
110 |
200 |
3 |
/ |
16 |
4-φ18 |
328 |
|
|
DN50 |
180 |
160 |
100 |
/ |
125 |
230 |
3 |
/ |
16 |
4-φ18 |
450 |
|
|
DN65 |
320 |
180 |
120 |
/ |
145 |
290 |
3 |
/ |
18 |
4-φ18 |
530 |
|
|
DN80 |
360 |
195 |
135 |
/ |
160 |
310 |
3 |
/ |
20 |
8-φ18 |
560 |
|
|
DN100 |
400 |
215 |
155 |
/ |
180 |
350 |
3 |
/ |
20 |
8-φ18 |
618 |
|
|
DN125 |
450 |
245 |
185 |
/ |
210 |
400 |
3 |
/ |
20 |
8-φ18 |
675 |
|
|
DN150 |
450 |
280 |
210 |
/ |
240 |
480 |
3 |
/ |
24 |
8-φ23 |
743 |
|
|
DN200 |
450 |
335 |
295 |
/ |
295 |
600 |
3 |
/ |
26 |
12-φ23 |
850 |
