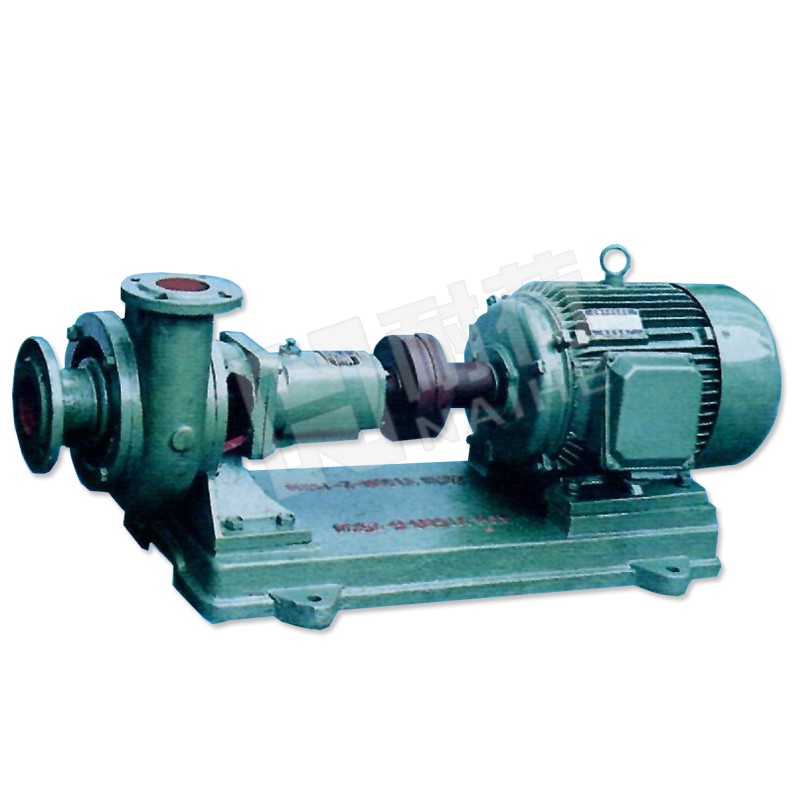

PW型污水泵

PW型泵系单级单吸悬臂式离心泵，用于抽送污浊液体(液体内含有纤维及其它悬浮物体或粪便)，液体温度不超过100C，适合于城市、农村、工矿企业各部门排除污水之用。

+86 0577-67988669

立即咨询 PDF下载

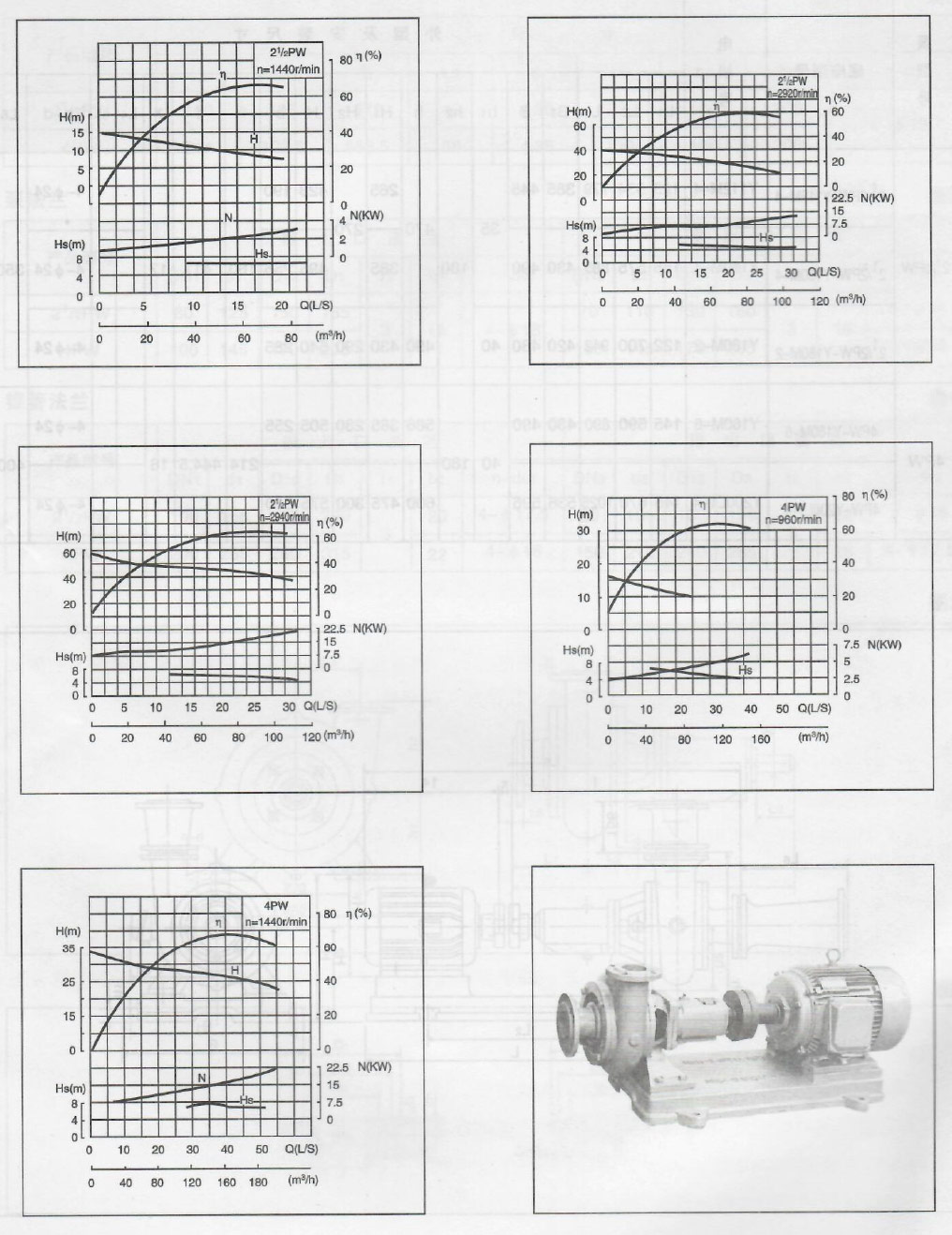

性能曲线图

概述：
PW型泵系单级单吸悬臂式离心泵，用于抽送污浊液体(液体内含有纤维及其它悬浮物体或粪便)，液体温度不超过100C，适合于城市、农村、工矿企业各部门排除污水之用。

结构说明：

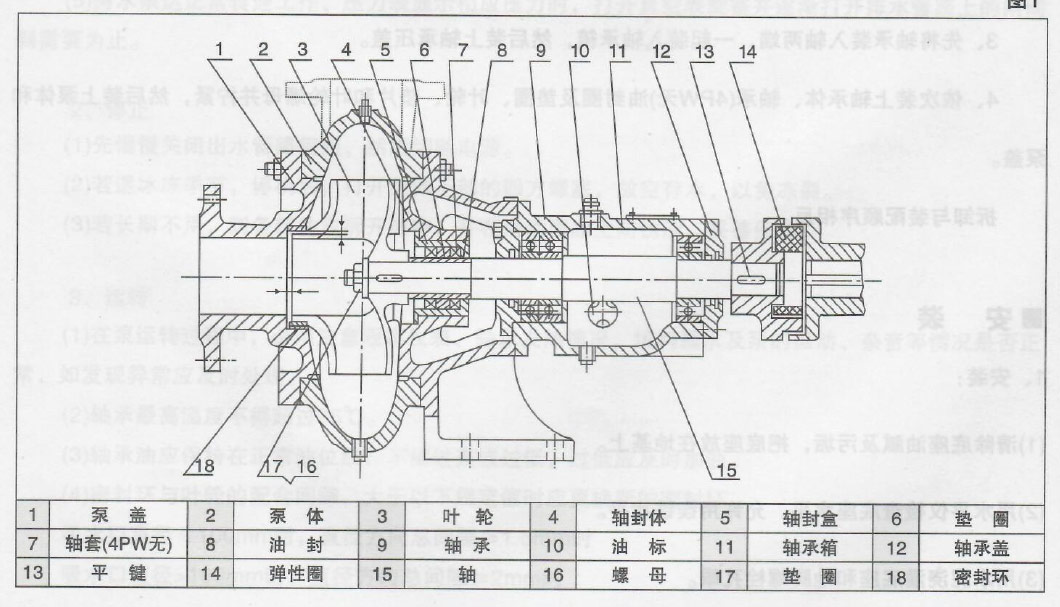

本型泵主要由:泵盖(1), 泵体(2)，叶轮(3)，轴(15)，轴封体(4), 轴承箱(11)及联轴器部件等组成，泵出口垂直向上，也可装成水平方向，本泵由弹性联轴器直接传动(亦可根据需要改用皮带传动)。叶轮内仅有两片曲面叶片，因此流道宽畅，可通过一般性悬浊颗粒。叶轮背面有4片副叶片，以平衡轴向推力，制造时叶轮经过静平衡试验。泵的旋转方向从驱动端看为顺时针方向。轴承箱轴承用稀油润滑、油位高度由油标指示、油位应处于正常油位线。本泵轴封采用油封圈密封、密封性能好，更换方便。

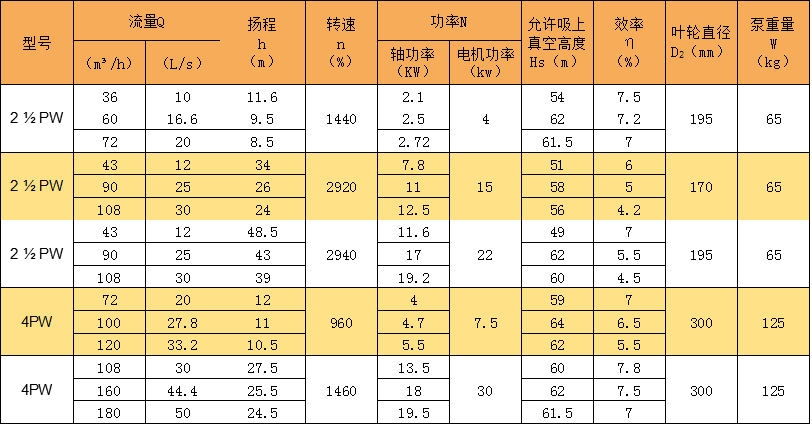

型号	流量Q		扬程 h （m）	转速 n （%）	功率N		允许吸上真空高度 Hs（m）	效率 η （%）	叶轮直径 D2（mm）	泵重量 W （kg）
型号	（m³/h）	（L/s）	扬程 h （m）	转速 n （%）	轴功率（KW）	电机功率（kw）	允许吸上真空高度 Hs（m）	效率 η （%）	叶轮直径 D2（mm）	泵重量 W （kg）
2 ½ PW	36	10	11.6	1440	2.1	4	54	7.5	195	65
	60	16.6	9.5		2.5		62	7.2
	72	20	8.5		2.72		61.5	7
2 ½ PW	43	12	34	2920	7.8	15	51	6	170	65
	90	25	26		11		58	5
	108	30	24		12.5		56	4.2
2 ½ PW	43	12	48.5	2940	11.6	22	49	7	195	65
	90	25	43		17		62	5.5
	108	30	39		19.2		60	4.5
4PW	72	20	12	960	4	7.5	59	7	300	125
	100	27.8	11		4.7		64	6.5
	120	33.2	10.5		5.5		62	5.5
4PW	108	30	27.5	1460	13.5	30	60	7.8	300	125
	160	44.4	25.5		18		62	7.5
	180	50	24.5		19.5		61.5	7
