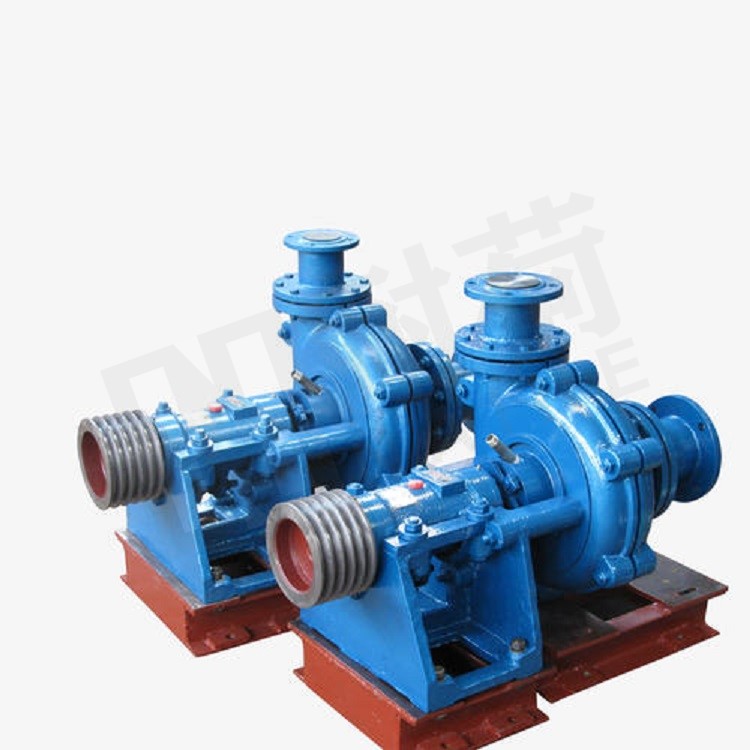

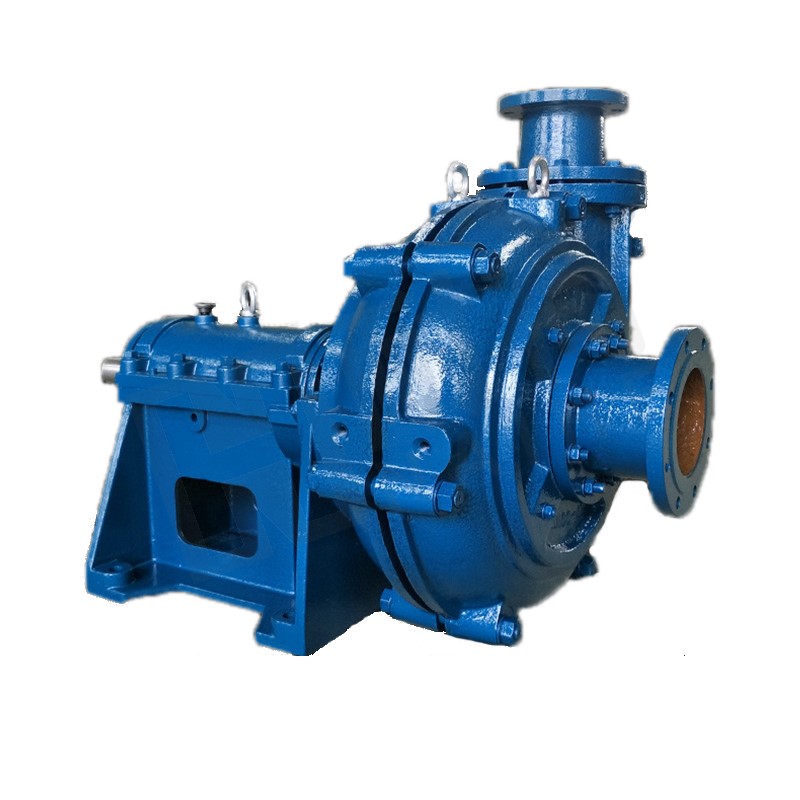

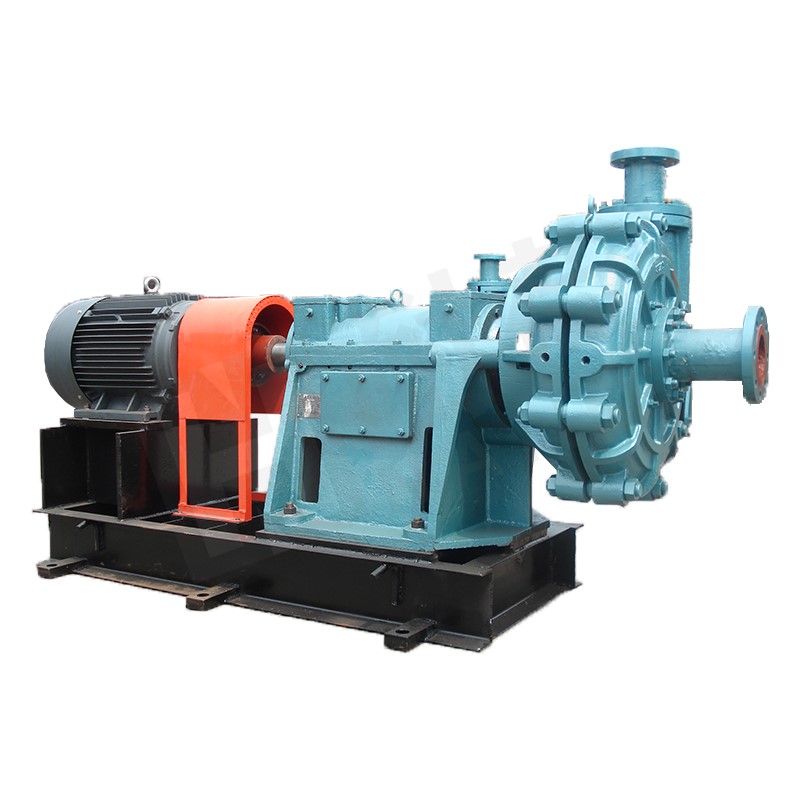

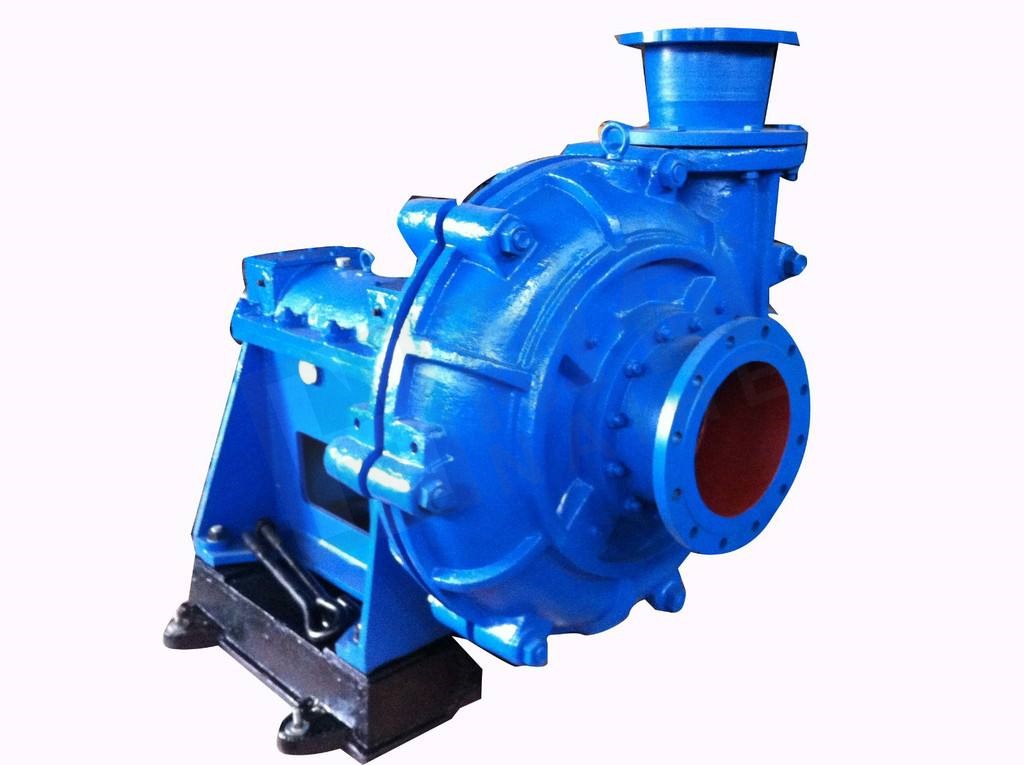

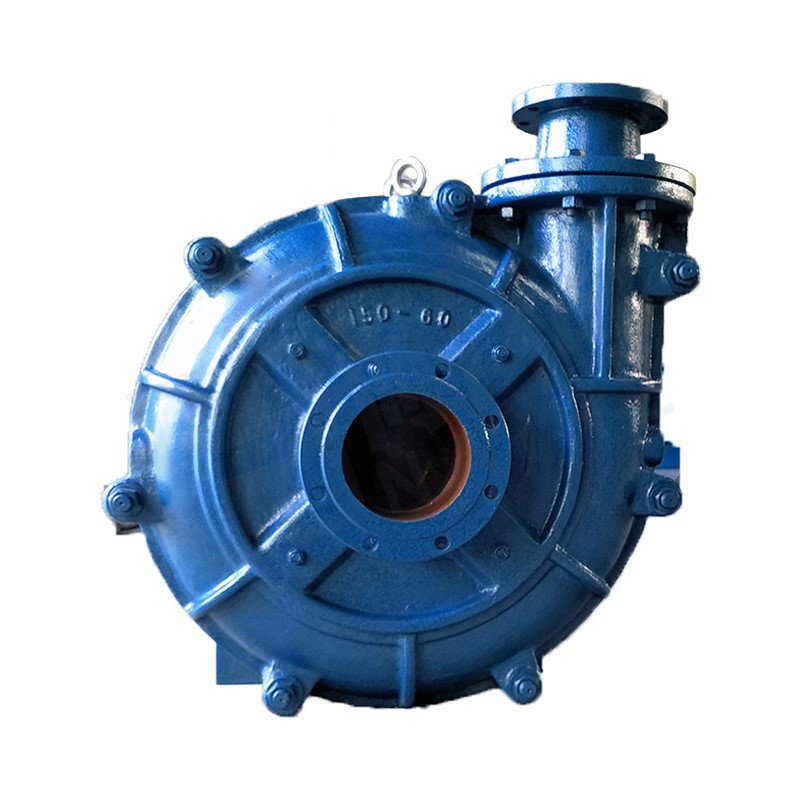

ZJ渣浆泵

渣浆泵是指讲指通过借助离心力（泵的叶轮的旋转）的作用使固、液混合介质能量增加的一种机械，将电能转换成介质的动能和势能的设备。主要适用于：矿山、电厂、疏浚、冶金、化工、建材及石油等行业领域。

+86 0577-67988669

立即咨询 PDF下载

产品详情
渣浆泵输送的是含有渣滓的固体颗粒与水的混合物。但从原理上讲渣浆泵属于离心泵的一种，在钢铁企业主要用于转炉除尘水、高炉煤气洗涤水、连铸浊环水和轧钢浊环水等系统的泥浆输送。
常用的渣浆泵结构如下。
(1)泵头架构。泵体采用双层泵壳（内外双层金属结构），双泵壳外壳结构为垂直中开式，出水口位置可按45°间隔，旋转8个不同位置安装使用。为有效防止轴封泄露，采用动力密封、填料密封或机械密封组合形式。叶轮与后护板问设有迷宫式间隙密封，极大地降低了浆体向填料箱泄露量，有力地保证了密封的可靠性。叶轮设有背叶片，及时排出回流浆体，从而提高了容积率，降低了回流及冲蚀，提高了过流部件寿命。为便于检修及拆卸设有拆卸环，避免了因不能拆卸而造成割轴现象。
(2)托架结构。托架结构为水平中开式，为延长轴承的使用寿命，从水力设计和结构设计上进行了优化。使径向力和轴向力合理分布，且正确选用轴承形式、型号、冷却与润滑方式等，从而达到了轴承低发热、高寿命的要求。

(3)轴封形式。轴封装置对泵体和泵轴之间起密封作用。可防止空气侵入泵内和大量水从泵内渗漏出来。离心渣浆泵的密封形式通常采用的是副叶轮加填料密封，副叶轮加填料密封是流体动力密封，靠副叶轮产生的压头抵抗叶轮出口液体的外漏，同时利用叶轮盖板设背叶片加水封环和填料来防止空气进入，又用背叶片和水封环降低填料处的压力，有防止杂质进入密封的作用。

ZJ渣浆泵性能参数
 型号  配带功率P(KW)  流量Q
(m³/h) 		 扬程
H
(m) 		 转速
n
(r/min) 		 最高效
η
% 		 汽蚀余量NPSH
(m) 		最大粒径(mm)  重量
（kg）
 350ZJ-I-F100  220-560  860-2339  37-63  490-590  77.6  4.4-5.8  96  5465
 300ZJ-I-A100  185-450  464-1826  15.3-65.2  300-590  81.1  3.0  88 5265
 300ZJ-I-A95 185-400  441-1735  13.8-58.8  300-590  78.1 3  88  5220
 300ZJ-I-A90  185-560  505-1844  21.2-79.9  400-730  82.8  3.9  85  5005
 300ZJ-I-A85  160-450  477-1742  19-71  400-730  79.8  3.8  85  4965
 300ZJ-I-A70  185-630  635-2333  16-77  490-980  80.4  3.9  92  3560
 300ZJ-I-A65  160-500  589-2166  14-66  490-980  77.4  3.7  92  3531
 300ZJ-I-A56  75-250  395-1560  9.7-46  490-980  80.9  3.5  96  3030
 250ZJ-I-A103  250-710  402-1573  30-110  400-730  74.5  2.8  69  5085
 250ZJ-I-A96  185-560  403-1466  25-94  400-730  77.8  3.5  69  5035
 250ZJ-I-A90  160-450  378-1374  22-82  400-730  73.8  3.4  69  4980
 250ZJ-I-A85  220-800  376-1504  30-129  490-980  77  3.5  76  4530
 250ZJ-I-A83  220-800  367-1469  29-123  490-980  75.5  3.5  76  4514
 250ZJ-I-A80  200-710  354-1416  27-115  490-980  73.5  3.4  76  4490
 250ZJ-I-A78  185-630  415-1796  21-103  490-980  75  3.2  76  4474
 250ZJ-I-A75  132-560  300-1480  20.8-98  490-980  77.5  3.0  72  3480
 250ZJ-I-A73  132-500  292-1441  20-92.4  490-980  76.5  3.0  72  3466
 250ZJ-I-A70  110-450  280-1381  18-85  490-980  75  2.9  72  3446
 250ZJ-I-A68  110-450  272-1342  17-80  490-980  73.5  2.7  72  3432
 250ZJ-I-A65  90-315  299-1249  15-71  490-980  76.9  3.0  72  3020
 250ZJ-I-A63  90-315  200-1211  14-67  490-980  76  3.0  72  3008
 250ZJ-I-A60  75-560  276-1153  13-61  490-980  73.9  2.8  72  2991
 200ZJ-I-A85  160-560  221-907  32-133.7  490-980  70.5  2.8  54  4110
 200ZJ-I-A75  110-355  225-900  23-103  490-980  74  3.0  56  3070
 200ZJ-I-A73  110-355  219-876  21.6-98  490-980  73.1  3.0  56  3056
 200ZJ-I-A70  90-315  205-976  19.4-86  490-980  75.6  2.8  56  2465
 200ZJ-I-A68  90-315  199-948  18.3-82  490-980  74.6  2.8  56  2453
 200ZJ-I-A65  75-250  235-950  16.5-72  490-980  79.6  2.5  62  2323
 200ZJ-I-A63  75-250  228-921  15-68  490-980  78.6  2.5  62  2311
 200ZJ-I-A60  75-185  218-870  14-62  490-980  83.5  2.5  62  2223
 200ZJ-I-A58  55-185 211-841  13-58  490-980  82.5  2.5  62  2214
 150ZJ-I-A71  75-220  142-552  22-94  490-980  69.8  2.4  48  2263
 150ZJ-I-A70  55-185  93-401  20-91  490-980  62.3  2.0  37  2245
 150ZJ-I-A65  75-200  150-600  17-76  490-980  70.8  2.5  48  2223
 150ZJ-I-A63  55-185  146-582  16-71  490-980  69.8  2.5  48  2211
 150ZJ-I-A60  45-160  135-550  15-64  490-980  75.9  2.5  48  2203
 150ZJ-I-A58  37-132  131-532  14-59.3  490-980  74.9  2.5  48  2033
 150ZJ-I-C58  37-110  134-596  12.8-61  490-980  69  2.0  75  2063
 150ZJ-I-A57  37-110  95-427  13-56.3  490-980  67.8  1.8  32  2023
 150ZJ-I-A55  37-110  124-504  12.3-53.4  490-980  73  2.3  48  2019
 150ZJ-I-A50  30-75  115-460  9.5-43  490-980  76.8  2.5  48  1735
 150ZJ-I-A48  22-75  111-442  8.7-39.7  490-980  75.8  2.5  48  1728
 150ZJ-I-C42  30-132  142-550  12-63  700-1480  77.1  2.2  69  1605
 100ZJ-I-A50  30-160  85-360  20-100  700-1480  69.6  2.5  34  1475
 100ZJ-I-A46  30-132  79-331  17-85  700-1480  67.6  2.3  34  1461
 100ZJ-I-A42  22-90  66-275  15-70.8  700-1480  71  2.5  35  1075
 100ZJ-I-A39  18.5-75  61-255  12.6-61  700-1480  69  2.4  35  1064
 100ZJ-I-B42  22-90  83-365  12.7-67  700-1480  71.6  2.5  40  1085
 100ZJG-I-B42  15-75  45-205  12.6-70  700-1480  63.2  1.8  48  1080
 100ZJ-I-A36  15-55  61-245  9.7-50  700-14802  71.6  2.0  32  1010
 100ZJ-I-A33  11-45  56-225  8.2-41.6  700-1480  69.6  1.8  32  1003
 80ZJ-I-A52  30-160  51-242  22-110  700-1480  56.3  2.1  21  1465
 80ZJ-I-A42  18.5-75  61-204  14-70  700-1480  66.7  2.5  24  1053
 80ZJ-I-A39  15-55  57-189  12-61  700-1480  65  2.4  24  1042
 80ZJ-I-A36  11-45  46-190  9.6-51  700-1480  67.7  2.5  24  980
 80ZJ-I-A33  7.5-37  43-174  8.0-43.2  700-1480 65.7   2.3  24  973
 65ZJ-I-A30  4-15  23-79  7.4-34.8  700-1460  63.5  2.0  19  504
 65ZJ-I-A27  3-11  20-71  6-28.2  700-1460  61.5  1.8  19  500
 50ZJ-I-A50  22-90  27-111  22.3-110  700-1480  45  3.0  13  1378
 50ZJ-I-A46  15-55  23-94  17-86  700-1480  44.7  1.4  14  1082
 50ZJ-I-A33  4-18.5  12-54  7.7-43  700-1480  42  2.9  13  537
 40ZJ-I-A19  1.5-11  8-35  12.8-57  1430-2930  58.8  1.3   11  173
 40ZJ-I-A17  0.55-7.5  4.5-23  9.4-44.6  1400-2900  52.4  2.5  11  121
