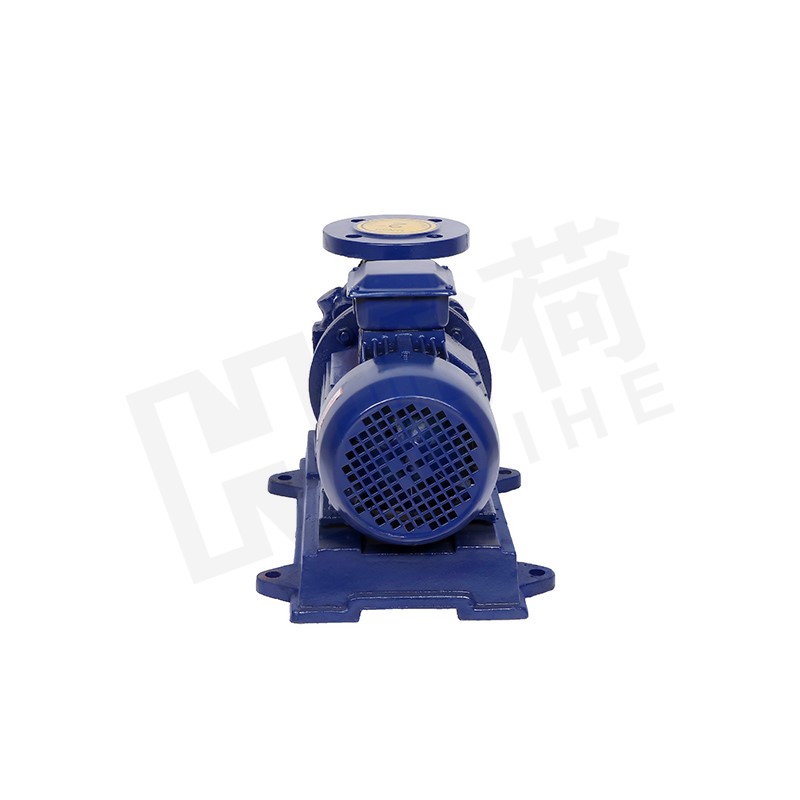

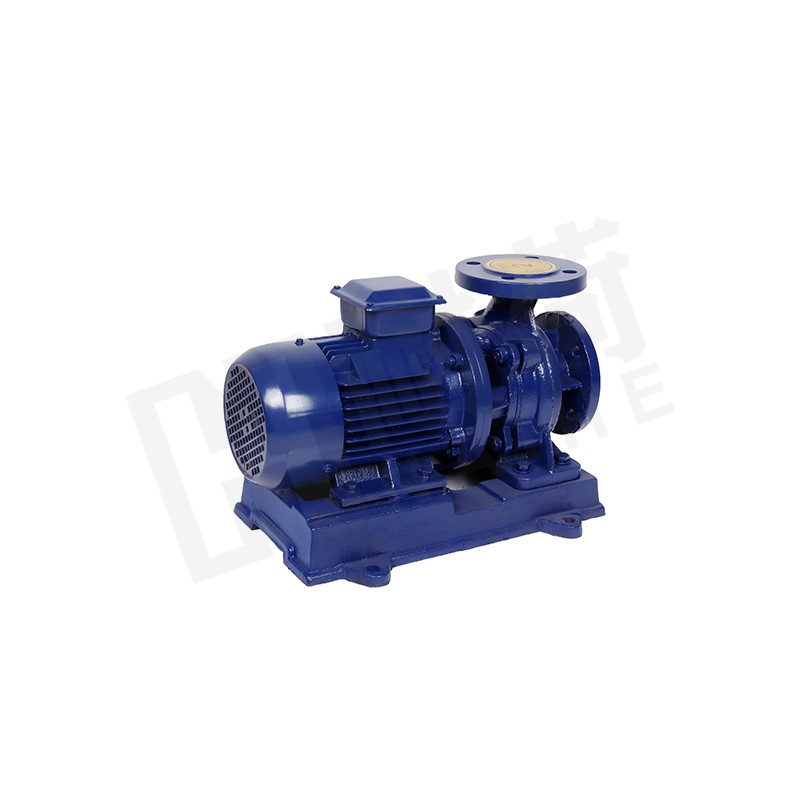

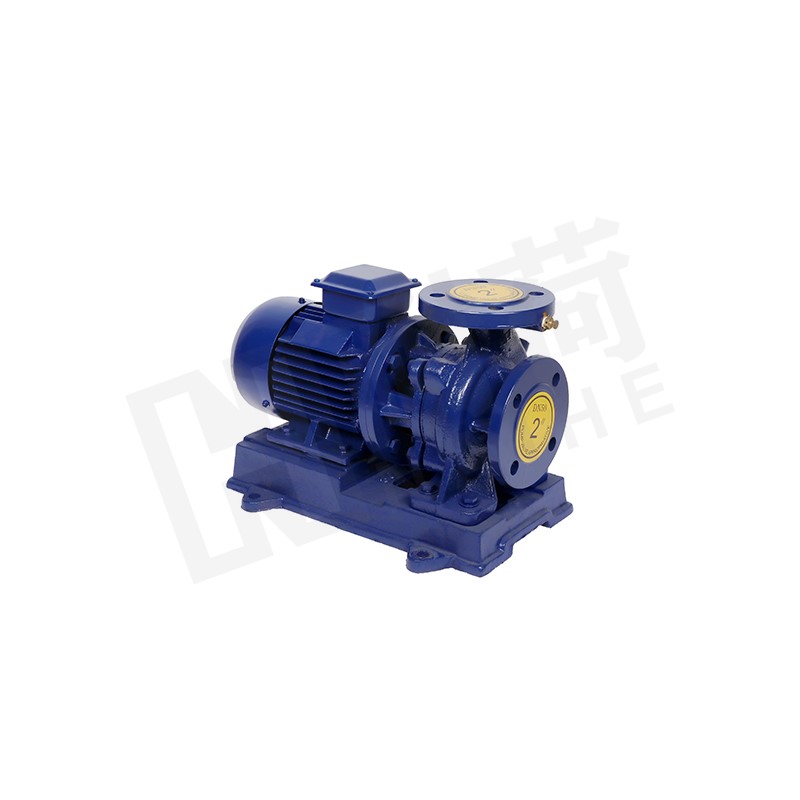

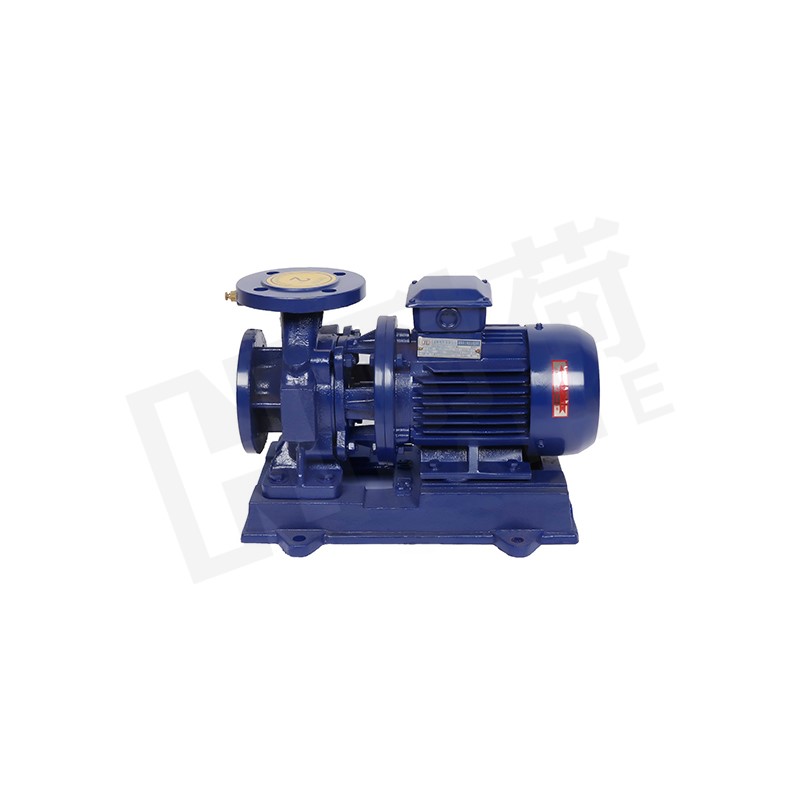

ISWR卧式离心泵

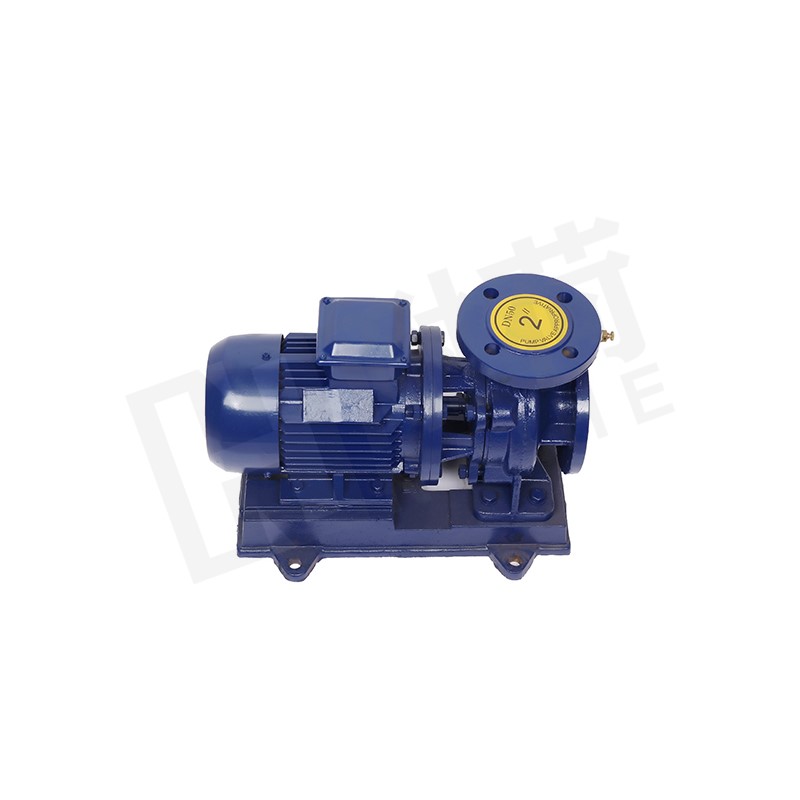

Isw、ISWR、 ISWH、 IswY. ISWHY. ISWD. ISWRD. ISWHD、 ISIWYD、 ISWHYD型系列卧式离心泵系根据IS型、IR型离心泵之性能参数，参照IS02858标准，采用国内优秀水力模型优化设计面成，是理想的新一代高效节能卧式泵产品。

+86 0577-67988669

立即咨询 PDF下载

产品详情

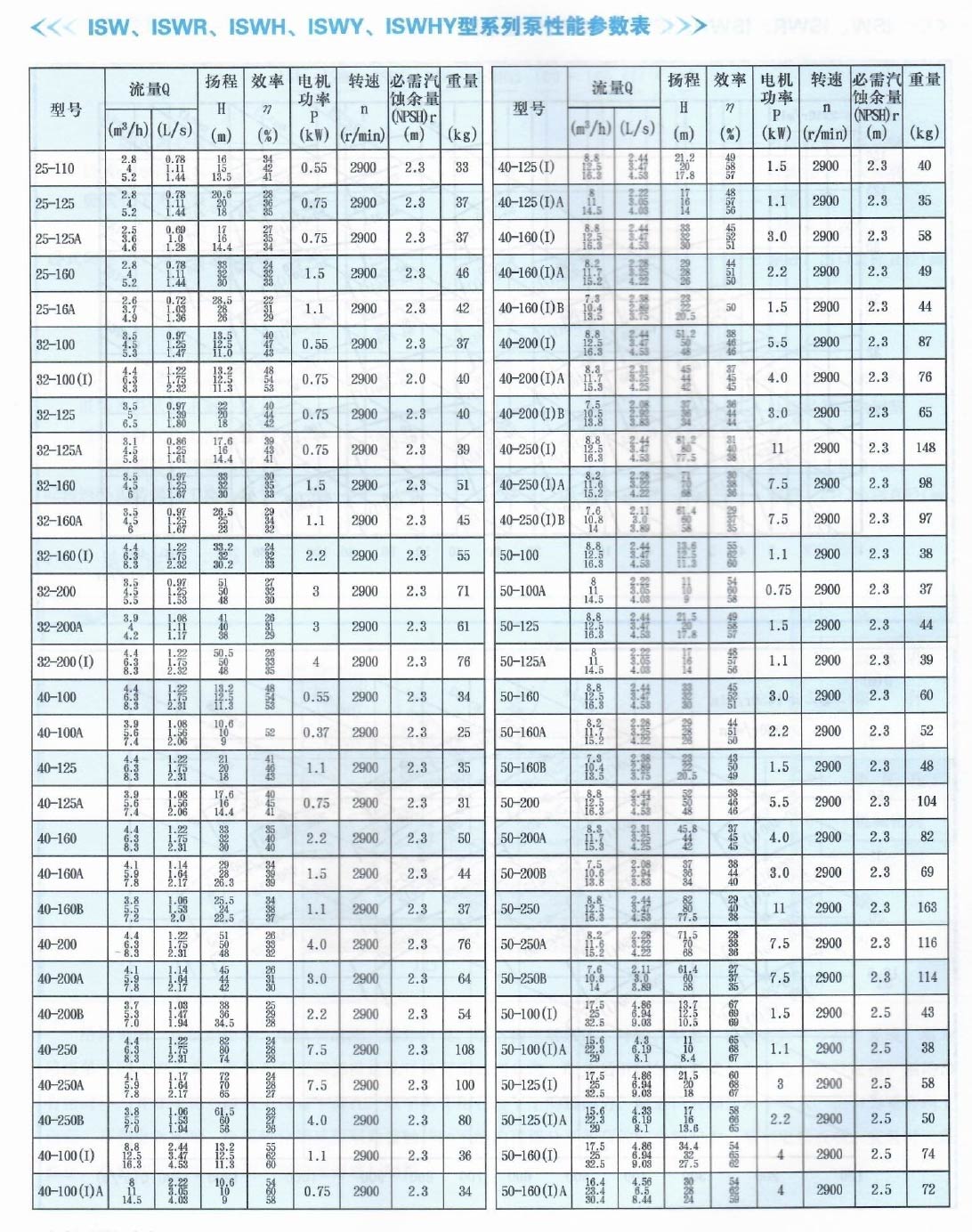

性能参数表

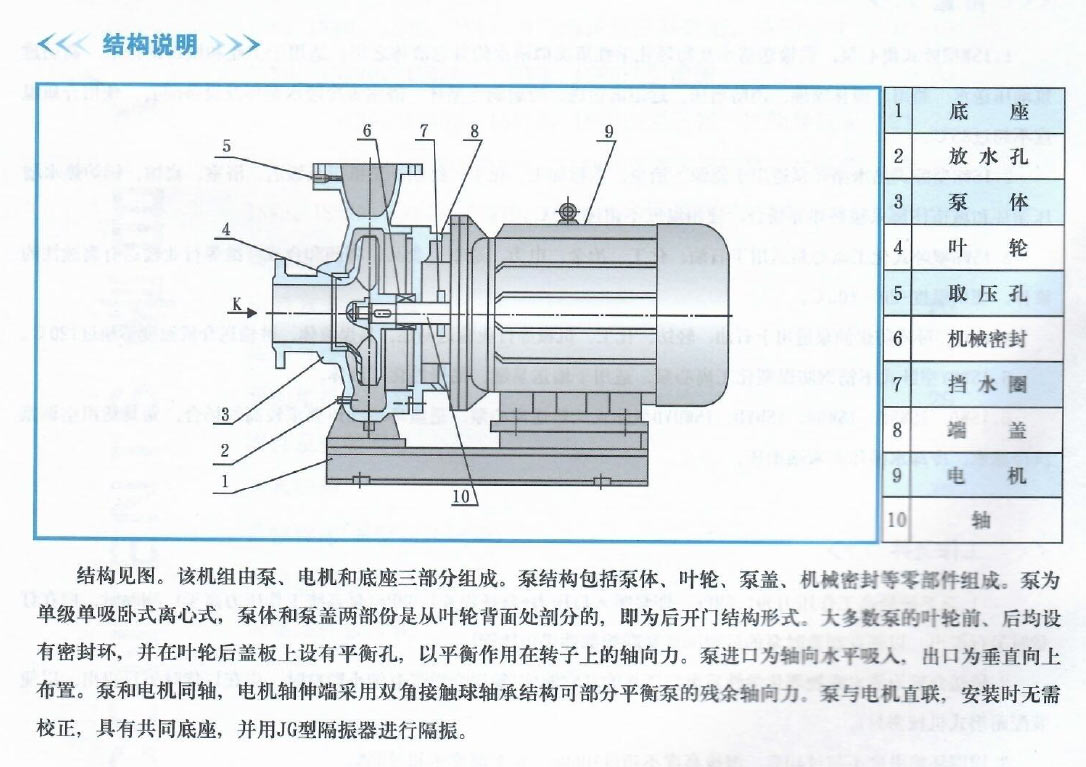

结构图

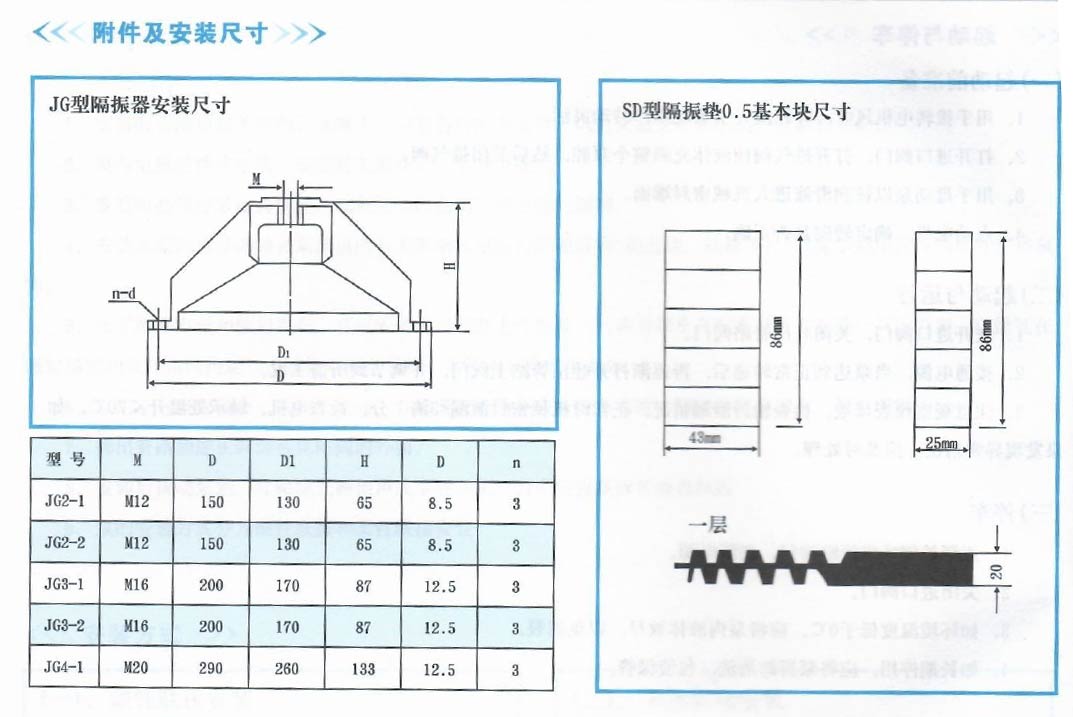

安装尺寸图

产品概述：

特点：

1.结构紧凑。该系列泵为卧式结构，机泵一体、外型美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用IP54户外电机则无需泵房，可置于户外使用。

2.运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了轴承的使用寿命，改善了使用环境。

3.轴封采用优质机械密封，动、静环由硬质合金制成，耐磨损、无泄漏、使用寿命长。

4.采用先进水力模型，具有效率高，性能好等特点。
5.结构独特。泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护。

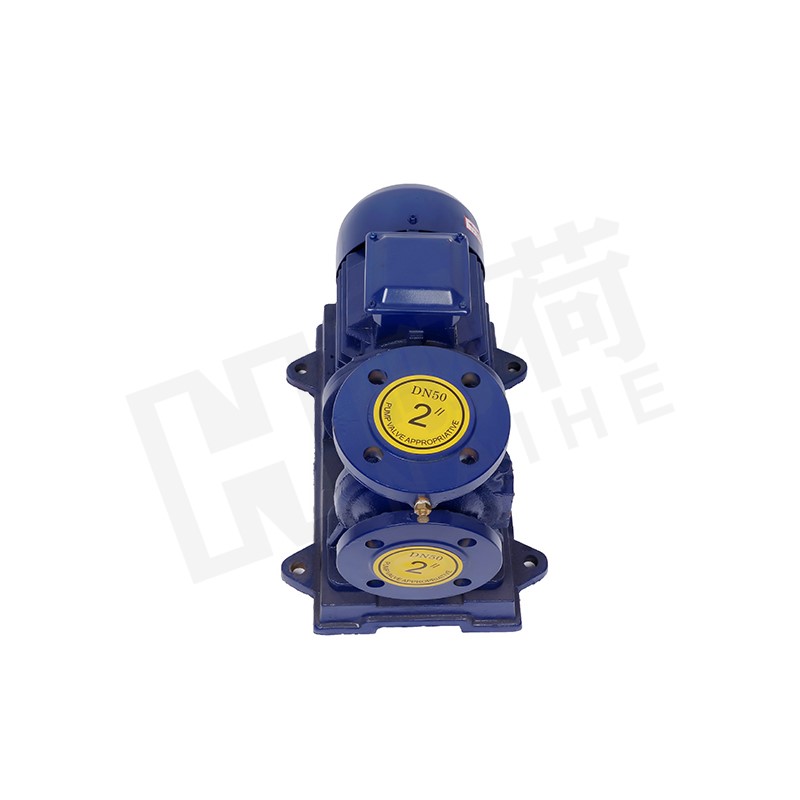

6.该系列卧式泵进口为水平方向，出口为垂直向上结构，便于管路布置。

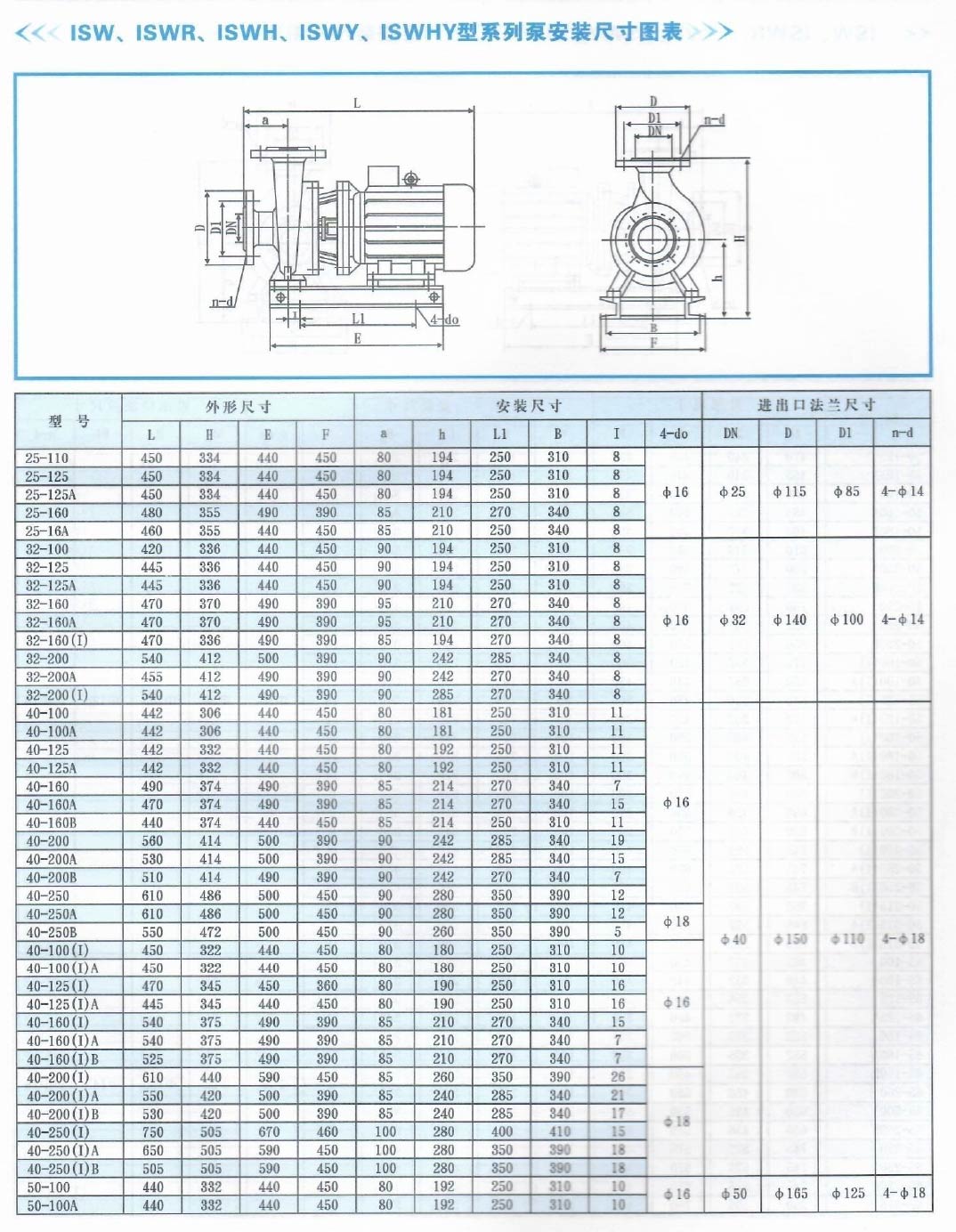

ISW、ISWR、ISWH. ISWY. ISWHY型系列泵安装尺寸图表 >

型号	外形尺寸				安装尺寸						进出口法兰尺寸
型号	L	H	E	F	a	h	LI	B	I	4-do	DN	D	DI	n—d
25-110	450	334	440	450	80	194	250	310	8	4Φ16	Φ25	Φ115	Φ85	4-Φ14
25-125	450	334	440	450	80	194	250	310	8
25-125A	450	334	440	450	80	194	250	310	8
25-160	480	355	490	390	85	210	270	340	8
25-16A	460	355	440	450	85	210	250	340	8
32-100	420	336	440	450	90	194	250	310	8	Φ16	Φ32	Φ140	Φ100	Φ14
32-125	445	336	440	450	90	194	250	310	8
32-125A	445	336	440	450	90	194	250	310	8
32-160	470	370	490	390	95	210	270	340	8
32-160A	470	370	490	390	95	210	270	340	8
32-160(1)	470	336	490	390	85	194	270	340	8
32-200	540	412	500	390	90	242	285	340	8
32-200A	455	412	490	390	90	242	270	340	8
32-200(1)	540	412	490	390	90	285	270	340	8
40-100	442	306	440	450	80	181	250	310	11	Φ16	Φ40	Φ150	Φ110	Φ18
40-100A	442	306	440	450	80	181	250	310	11
40-125	442	332	440	450	80	192	250	310	11
40-125A	442	332	440	450	80	192	250	310	11
40-160	490	374	490	390	85	214	270	340	7
40-160A	470	374	490	390	85	214	270	340	15
40-160B	440	374	440	450	85	214	250	310	11
40-200	560	414	500	390	90	242	285	340	19
40-200A	530	414	500	390	90	242	285	340	15
40-200B	510	414	490	390	90	242	270	340	7
40-250	610	486	500	450	90	280	350	390	12
40-250A	610	486	500	450	90	280	350	390	12	Φ18
40-250B	550	472	500	450	90	260	350	390	5	Φ18
40-100(1)	450	322	440	450	80	180	250	310	10	Φ16
40-100(1) A	450	322	440	450	80	180	250	310	10
40-125⑴	470	345	450	360	80	190	250	310	16
40-125(1) A	445	345	440	450	80	190	250	310	16
40-160⑴	540	375	490	390	85	210	270	340	15
40-160(1) A	540	375	490	390	85	210	270	340	7
40-160 (I)B	525	375	490	390	85	210	270	340	7
40-200(1)	610	440	590	450	85	260	350	390	26	Φ18
40-200 (I)A	550	420	500	390	85	240	285	340	21
40-200 (I)B	530	420	500	390	85	240	285	340	17
40-250(1)	750	505	670	460	100	280	400	410	15
40-250 (I) A	650	505	590	450	100	280	350		18
40-250 (I)B	505	505	590	450	100	280	350	390	18
50-100	440	332	440	450	80	192	250		io	Φ16	Φ50	Φ165	Φ125	4-Φ18
50-100A	440	332	440	450	80	192	250	310	10	Φ16	Φ50	Φ165	Φ125	4-Φ18

< ISW. ISWRx ISWHX ISWY. ISWHY型系列泵安装尺寸图表 »

型号	外形尺寸				安装尺寸						进出口法兰尺寸
型号	L	H	E	F	a	h	LI	B	I	4-do	DN	D	D1	n-d
50-125	470	340	450	360	80	190	250	310	16	Φ18	Φ50	Φ165	Φ125	4-Φ18
50-125A	455	340	440	450	80	190	250	310	16
50-160	525	377	490	390	80	210	270	340	15
50-160A	485	377	490	390	80	210	270	340	7
50-160B	460	377	490	390	80	210	270	340	5
50-200	610	446	550	390	80	265	340	350	26
50-200A	550	422	500	390	80	245	285	340	21
50-200B	532	422	500	390	80	245	285	340	17
50-250	760	501	670	490	100	280	400	430	15
50-250A	650	501	550	400	100	280	340	350	18
50-250B	650	501	550	400	100	280	340	350	18
50-100(1)	470	352	450	360	80	195	250	310	15
50-100(I)A	450	352	440	450	80	195	250	310	11
50-125(1)	540	356	480	360	90	188	290	300	18
50-125(1) A	513	362	450	360	90	195	250	310	11
50-160(1)	552	400	500	390	100	215	285	340	22
50-160(I)A	532	400	500	390	100	215	285	340	17
50-160 (I) B	502	400	490	390	100	265	270	340	14
50-200(1)	630	456	550	390	100	265	340	350	0
50-200 (I) A	630	456	550	390	100	265	340	350	0
50-200(1)8	630	456	550	390	100	265	340	350	0
50-250(1)	745	526	670	490	100	286	410	430	14
50-250 (I) A	745	526	670	490	100	286	410	430	14
50-250(I)B	745	526	670	490	100	286	410	430	14
50-315(1)	950	592	680	410	105	325	500	370	12
50-315(I)A	845	592	610	410	105	325	500	370	12
50-315 (I) B	825	592	610	410	105	325	500	370	12
65-100	465	352	450	360	85	195	250	310	15	Φ18	Φ65	Φ185	Φ145	4-Φ 18
65-100A	440	352	440	450	85	195	250	310	11
65-125	523	356	480	360	85	188	290	300	18
65-125A	493	372	490	390	85	195	270	340	11
65-160	552	395	500	390	100	214	285	340	22
65-160A	552	395	500	390	100	214	285	340	17
65-160B	532	395	490	390	100	214	270	340	14
65-200	630	456	550	390	100	265	340	350	0
65-200A	630	456	550	390	100	265	340	350	0
65-200B	630	456	550	390	100	265	340	350	0
65-250	745	526	670	490	100	296	400	430	14
65-250A	745	526	670	490	100	296	400	430	14
65-250B	745	526	670	490	100	296	400	430	14
65-315	950	596	700	410	105	325	500	370	12
